安装注意事项


工程实施五步曲


   一、项目清单
  二、工程实施
三、安装方式及流程
四、施工与物料计划
五、项目验收





  一、项目清单




  根据贵单位对液晶拼接大屏的目标和使用要求等情况,下面以47寸4*4液晶拼接大屏施工方案为例。设备主要包括47寸液晶拼接屏、落地式支架、DVI分配器、线材及控制软件等一系列的设备的安装调试方案。我们将以“安全施工,为用户负责”的态度完成工作并全力配合用户实施项目安装。


 二、工程实施

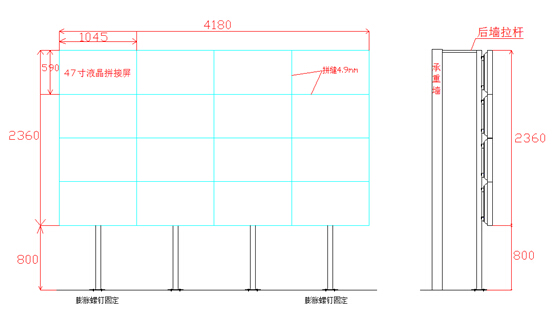

1. 图纸情况

2. 供电要求
   大屏幕供配电系统的电源频率为50 Hz,电压为AC220 V,采用具有保护接地线的三眼插座。会议室47寸4*4液晶拼接整个大屏幕系统供电负荷为3200W,考虑开机时瞬间高压(按1.5倍额定功率计),为大屏幕系统提供的供电负荷约为4800W,并需要提供对应屏体数量的3眼插孔(共需16个,另外需预留6个)


3. 空调要求

  大屏幕系统安装房间有条件下可使用恒温、恒湿送风型专用空调机,其他可使用冷暖型分体空调机(如有大楼中央空调系统,也应配置)。位于大屏幕显示系统维修通道内的空调(中央空调或柜式空调),其出风口位置应尽量远离拼接墙,并且出风口的冷风绝对不能对着拼接墙直吹,要朝远离拼接墙的方向吹,以避免拼接墙冷热不均匀而损坏和结露现象。

4. 温湿度要求
1) 大屏幕显示系统维修通道內有良好的空调环境和空气对流,同时保证大屏幕系统前后温度不会因温差过大产生结露现象。
2) 大屏幕显示系统的理想工作环境温度为22℃±5℃,理想相对湿度30%至70%无冷凝,不可产生较大温差、湿差突变,要保证温度、湿度的变化有缓慢过程。

5. 防尘要求
1) 大屏幕显示系统在安装调试和使用期间,确保工作区内保持现场环境干净无灰尘,灰尘浓度参照普通办公室的灰尘环境条件。

6. 接地要求
1) 在大屏幕显示系统设备和机柜设备边上应设置专用的接地点。
2) 机房联合接地电阻不大于3欧姆。
3) 防雷接地,应按现行国家标准《建筑防雷设计规范》执行。

7. 消防要求
1) 机房内应配备消防检测(温感、烟感)装置,并备有气体灭火装置。消防喷头要远离显示箱体1米左右,不能采用喷水消防头,要用喷雾灭火剂。
2) 消防设备由专业安装施工单位负责施工。


 三、安装方式及流程


 LCD大型显示系统结构采用整体显示系统屏体拼接结构设计,在拼接墙体设计的过程中我们使用了超小公差控制设计理念,从而保证单元屏体拼接的物理缝隙公差在过度配合和0.25毫米之间,既可以有效保证单元拼接的物理缝隙小于0.5毫米。同时整体结构设计是保证墙体超小物理拼接缝隙和完美平面度的关键。
1、支架安装

①安装地面要求平整结实,承重力强;支架直接装在水泥地面上,特殊情况下需要作加强处理。安装支架之前首先确定支架安装位置,确认好支架中心点及安装中心点后开始搭建支架,搭建时螺丝不要拧紧;
②搭建完毕后开始固定,底座用膨胀螺栓固定,然后将立柱、横杆等螺丝从底座依次往上往外固定,固定时按需要调整支架的平整度,最后安装完毕的支架横杆水平度保持误差在2mm以内,以便下一步安装大屏时保持调整在水平范围之内。
2. 大屏拼接
①首块屏体从最下面一行开始安装,且第一块一定要调水平,需要用水平尺调整屏体的平整度,以便在后续的拼接过程中缝隙不会相差太大;安装时保证屏体上下左右不能相互挤压,需要留有一张名片的空隙,防止在长时间的使用中出现热胀现象。
②安装第二块屏体,并用水平尺调试至水平状态,依次安装调试完第一行,全部通电检查是否有问题,若没有问题再继续第二行的安装。在第二、第三......N行安装前,先把挂钩上调整上下的螺杆拧下去,避免安装时出现屏体直接压到第一行大屏的情况。
③全部安装完毕后观察整个屛面是否平整、间隙是否均匀并做微调。
3. 布线
  完成安装后,连接所有设备之的线路并布线,包括电源线、控制线等,再通电调试。布线时,电源线应尽量与信号线分开布线,避免干扰;要注意线材的长度,距离远的连接长的,距离近的连接短的。
4. 液晶屏和分配器之间的接法(系统连接图)

5.调整拼接屏的基本数据参数

  大屏安装完毕后需要调试大屏信号及颜色等参数,Wall control大屏控制软件可控制大屏开关机,调节大屏亮度、对比度,调试大屏颜色,调整信号输入源等(控制软件具体请查看大屏控制软件说明书)。
6. 系统调试标准:
  我公司将为本项目大屏幕系统提供规范的工程安装,系统安装调试标准:
  1)物理拼缝物理拼缝要求均匀、平整,拼缝处应留出缝隙,十字拼缝处应无明显错位,用手触摸应无凹凸感。
  2)倾斜度、水平控制表示整个系统的安装状况,分前后、左右和上下三种情况,将选用铅锤或水平尺来测量;
  3)底座与地面需固定。
  4)具有良好的接地。
  5)色彩一致性调整
  6)软件控制通讯正常,实现预期功能


 四、施工与物料计划


天数

项目

4-7

7-11

11-15

15-18

18-20


生产液晶屏及支架







模组生产老化







设备运抵现场







显示屏安装调试







技术培训







注:工期:30日内完成产品设计、生产、安装调试,具体时间可根据用户的要求进行安排。


 五、项目验收


完成安装调试完成后,查看并按项目验收指标进行项目验收。
安装现场注意事项:
1.清理现场,以防屏磕碰。
2.支架定位,以及屏第一排定位一定要准,定位前预先判断以此安装后的效果,是不是和墙面持平,支架底部是不是找水平。
3.由于液晶面板是玻璃材质,要轻拿轻放,不要向前爬避免玻璃棉受力。
4.背面朝上上挂钩时要平抬着放在泡沫等柔软材质上,四角要均匀受力。
5.往支架上挂屏时,应从左往右从上到下的顺序挂屏,标有零的序号放在左上角第一块,其他依次从左往右从上到下安顺序悬挂。
6.为避免磕碰调节屏的位置也就是拼的时候要留足够的活动余量,不要靠太死,用力要缓慢,一个人在前边指挥一个人在后边配合调整,确保安全上下的挂钩螺丝要贴着支架横杆做到全部受力,以防滑丝脱落碰坏屏幕。
7.调屏的时候先调节好高度使之在一水平面上,然后再使前后一个平面上。最后左右两屏幕再靠近,按照这个顺序来,防止屏幕倾斜情况下移屏边角碰到另外一个屏幕。
8.定好位置,把最下边的一排完全调平整再调上边一排。
9.安全第一,保护自身安全以及屏幕的安全。
